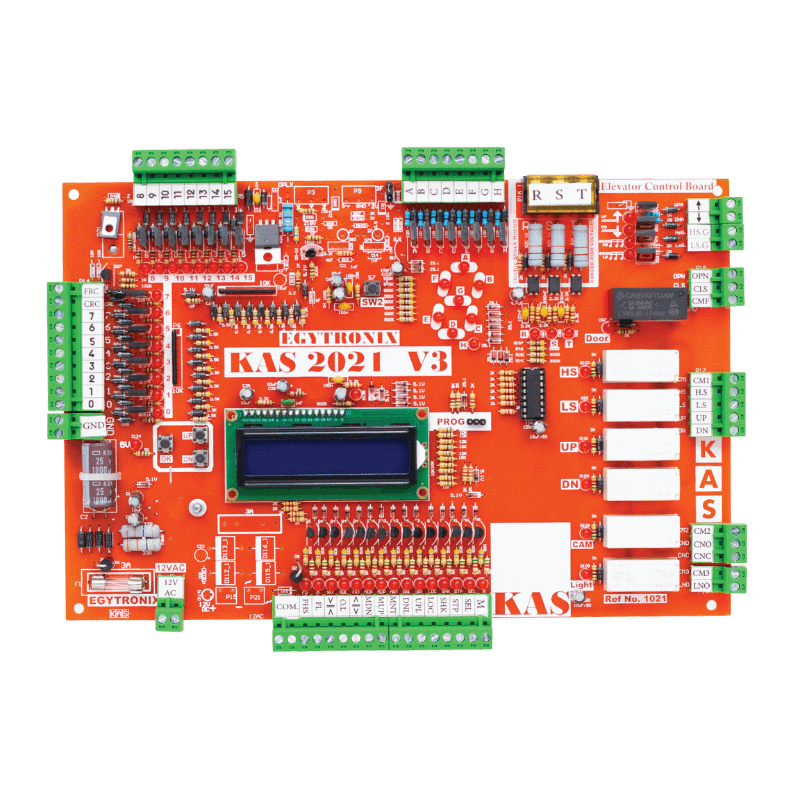

كارت تحكم كاس 2021

أبعاد وتغذية الكارت

• أبعاد الكارت هي 18 × 24 سم.
• إمكانية إلغاء عدد 2 ريلاي من الرسمة السابقة وبالتالي يعمل الكنترول عند سقوط الكهرباء العمومية.
• لا نحتاج إلى بريدج فرملة خارجي (البريدج موجود على الكارت).
• التوقف والشوكة يتم أخذهم بالتوازي مع الكنترول الرئيسي.
• سهولة التوصيل والتشغيل بدون أي تعديلات إضافية.

المميزات والخصائص

• مفاتيح الحماية: 20 أمبير.
• ترانس الطوارئ (دخل 33-0-33) والخرج (0، 60، 80، 110، 220، 380).
• بطاريات الكنترول: 4 بطاريات 12 فولت / 7 أمبير ساعة.
• الكارت يأخذ تغذية من البطاريات (48 فولت و 24 فولت).
• قدرة التشغيل: حتى 18 حصان ماكينة ستار 380 فولت – أو 10 حصان ماكينة دلتا 220 فولت.
• كونتاكتور الـ P & E بقدرة 40 أمبير وموبينة 220 فولت.
• كونتاكتور الـ P يحتوي على 2 نقطة مغلقة.
• كونتاكتور الـ E يحتوي على 1 نقطة مغلقة و 2 نقطة مفتوحة.
• جهد شحن البطاريات من 45 فولت حتى 60 فولت AC كحد أقصى (بدون تعديل على الكارت).
• يوجد ميزان كهربي على كونتاكتور الـ P & E.
• ريلاي 220 فولت مخصص عند تشغيل باب أوتوماتيك أو نصف أوتوماتيك.
• في حالة الباب الأوتوماتيك 380 فولت: إذا لم يفتح في الطوارئ يتم عكس فازة، وإذا لم يفتح أيضاً يتم تصغير قيمة المكثف إلى 4.7 ميكرو فاراد.

* لمزيد من المعلومات عن المنتج وطرق التوصيل برجاء الإطلاع علي الكتالوج الخاص بالمنتج *

دليل استخدام كارت كاس 2021
