أبعاد وتغذية الكارت

• يعتمد الكارت على مصدر تغذية تيار متردد من 7 فولت إلى 12 فولت.
• أقصى سحب للتيار: 1 أمبير.
• توجد حمايات ضد ارتفاع الجهد على جميع مخارج ومداخل الكارت حتى 20 فولت تيار متردد.
• أبعاد الكارت: 27 × 18 سم.

المميزات والخصائص

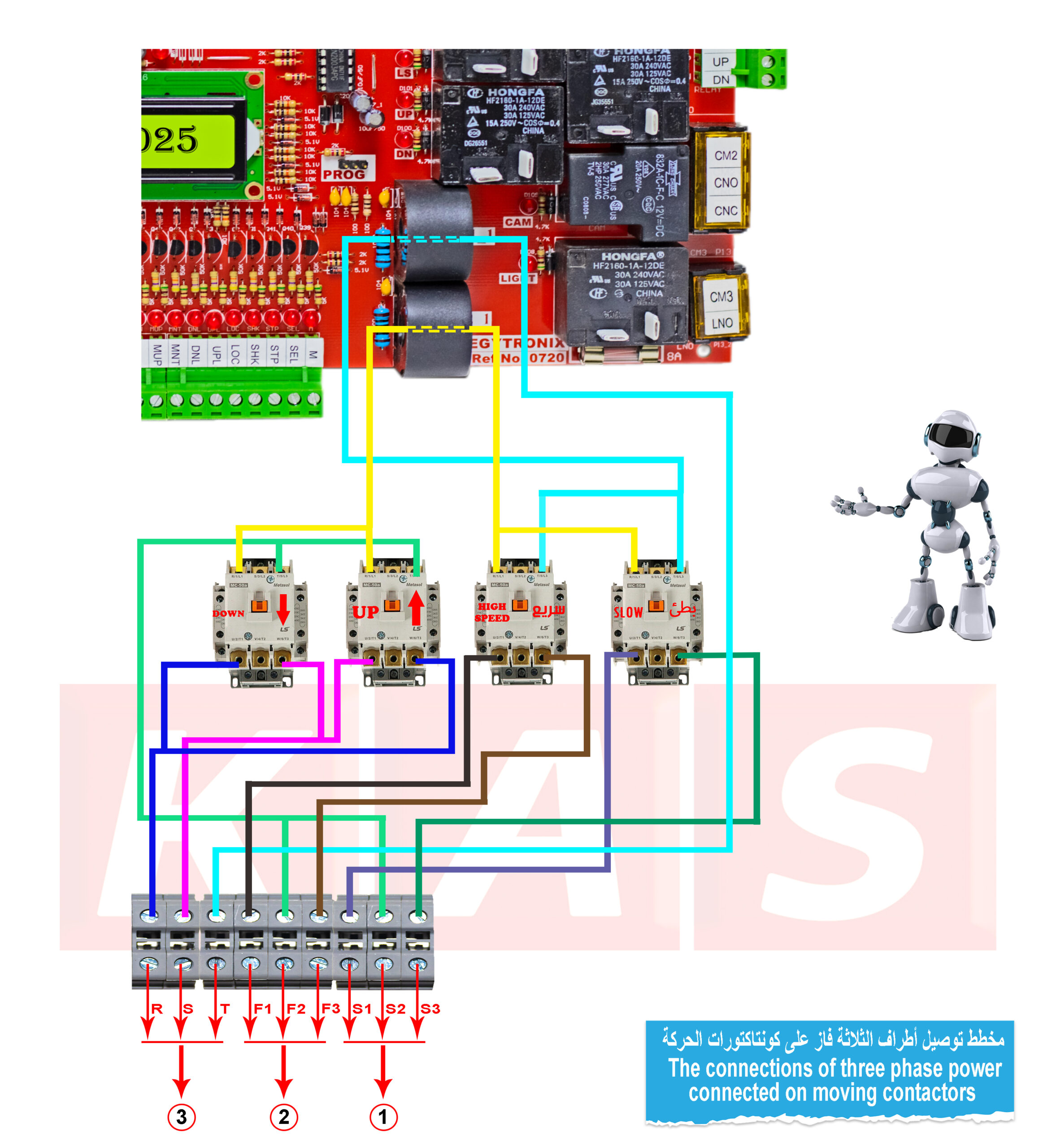

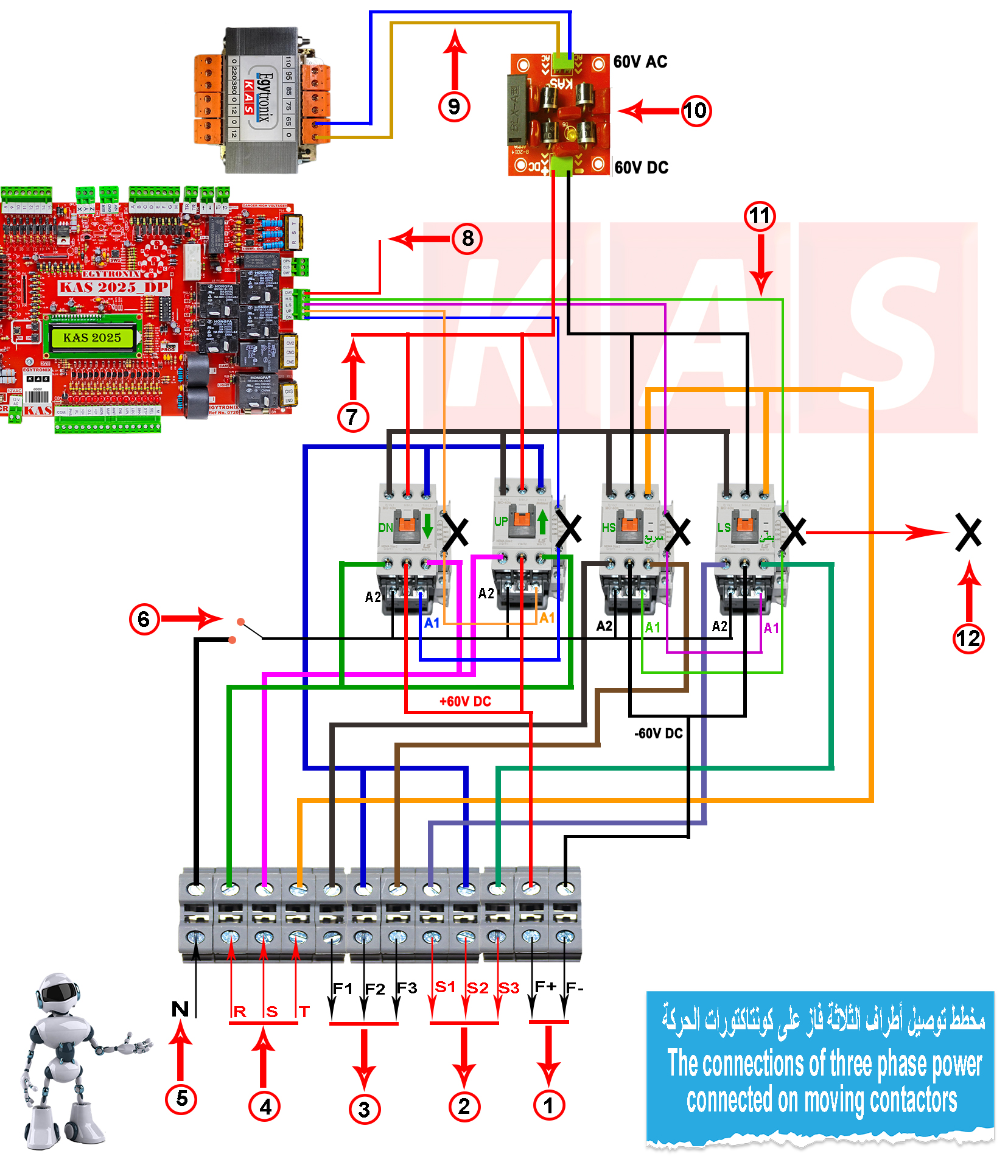

• الكارت يحتوي على فاز سيكونس وفاز كوركشن يعمل من 150 حتى 450 فولت (220 أو 380 فولت).
• الأسهم يتم توصيلها مباشرة من على الكارت بدون توصيلات إضافية.

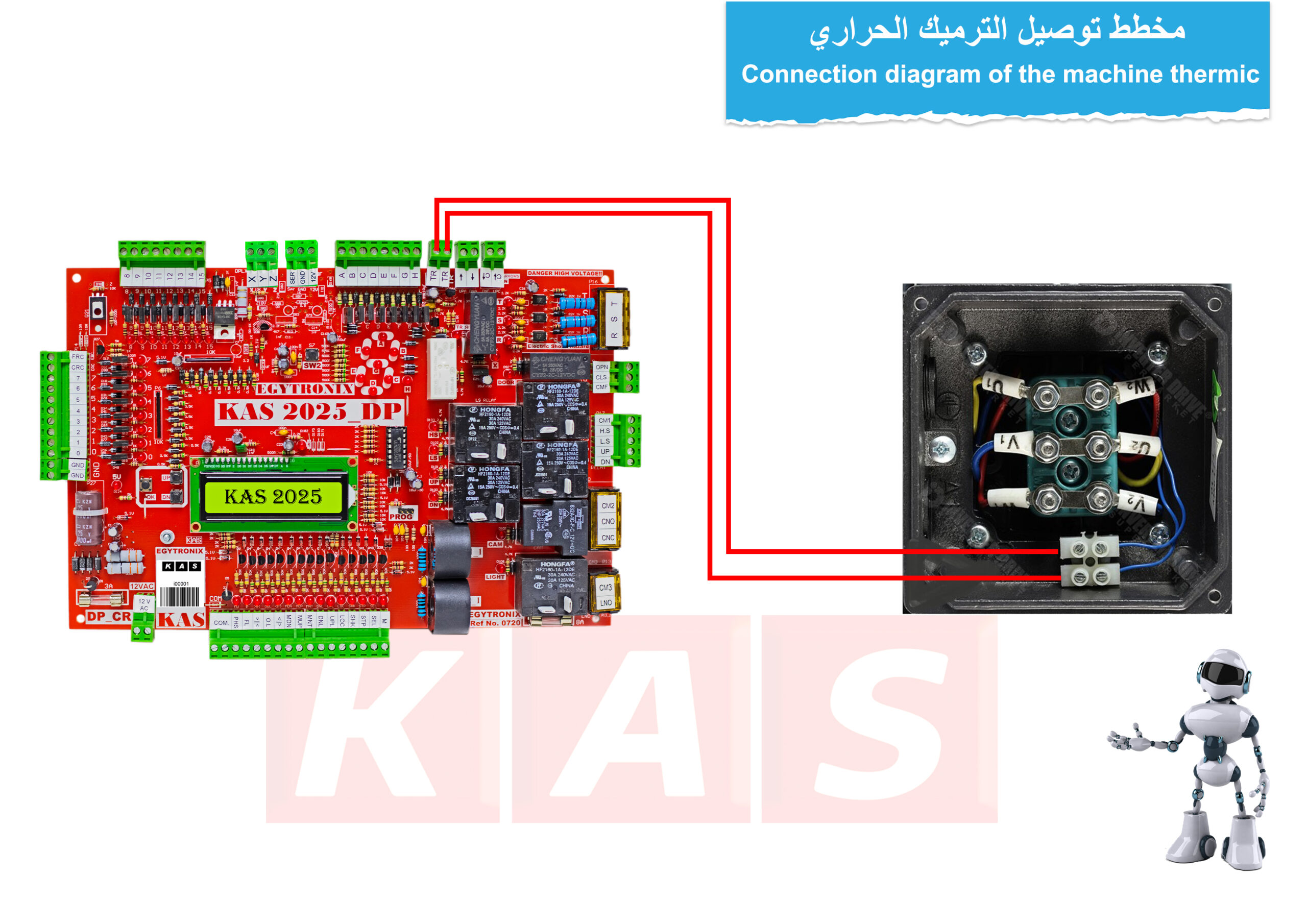

• الكارت يتميز بخاصية الحماية المزدوجة لحماية ماكينة المصعد من الاحتراق نتيجة ارتفاع الحرارة أو سحب تيار زائد، وتتكون من أوفرلود إلكتروني وترميك حراري ديجيتال.

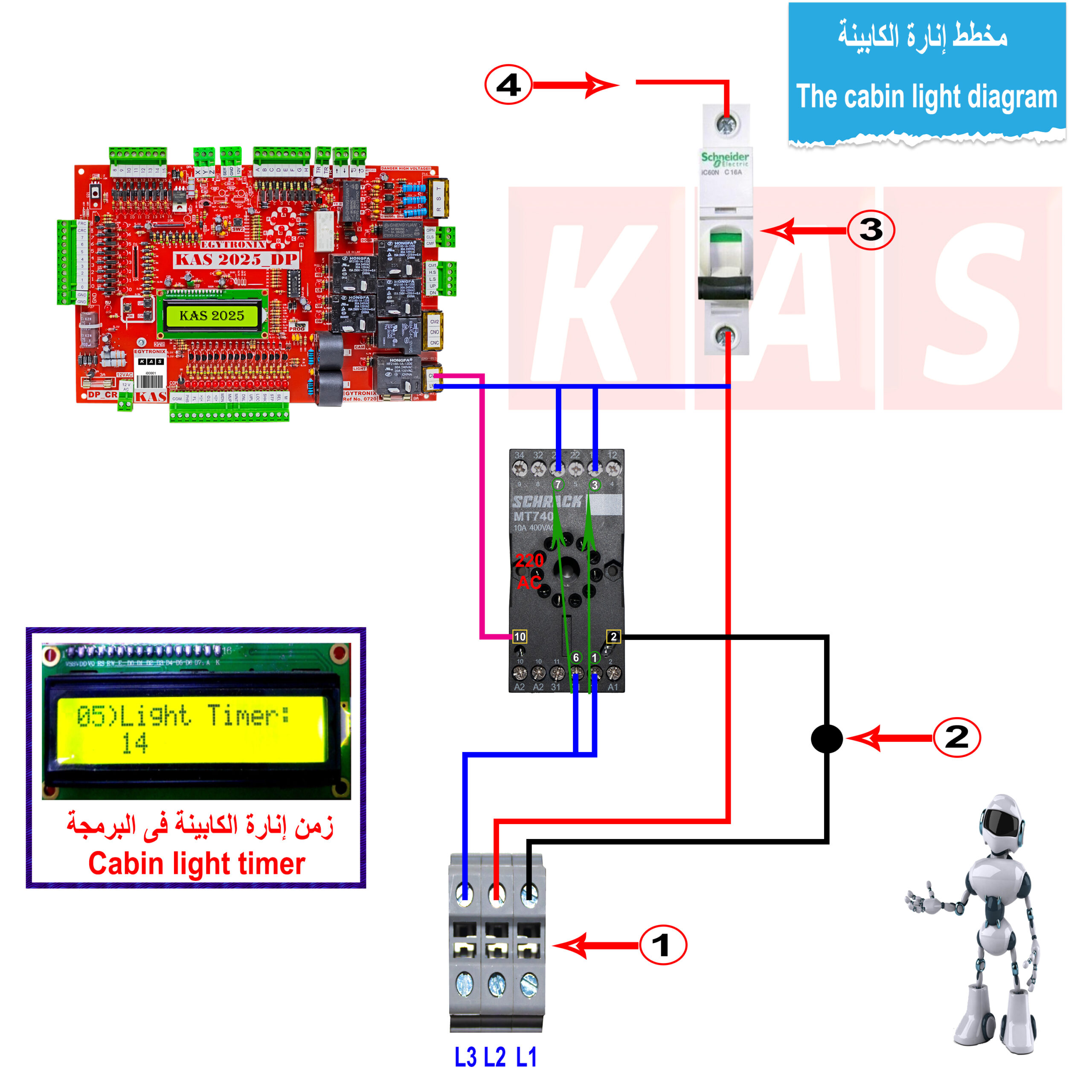

• يقوم الكارت بتوفير كونتاكتور الكامة وريلاي الإنارة.
• يدعم خاصية المصعد الاتجاهين بمجموعتين منفصلتين للطلبات الخارجية حتى 6 طوابق، ويرجى الإبلاغ مسبقًا.
• يوجد مبين 7-Segment على الكارت لتوضيح الأعطال ورقم الدور.

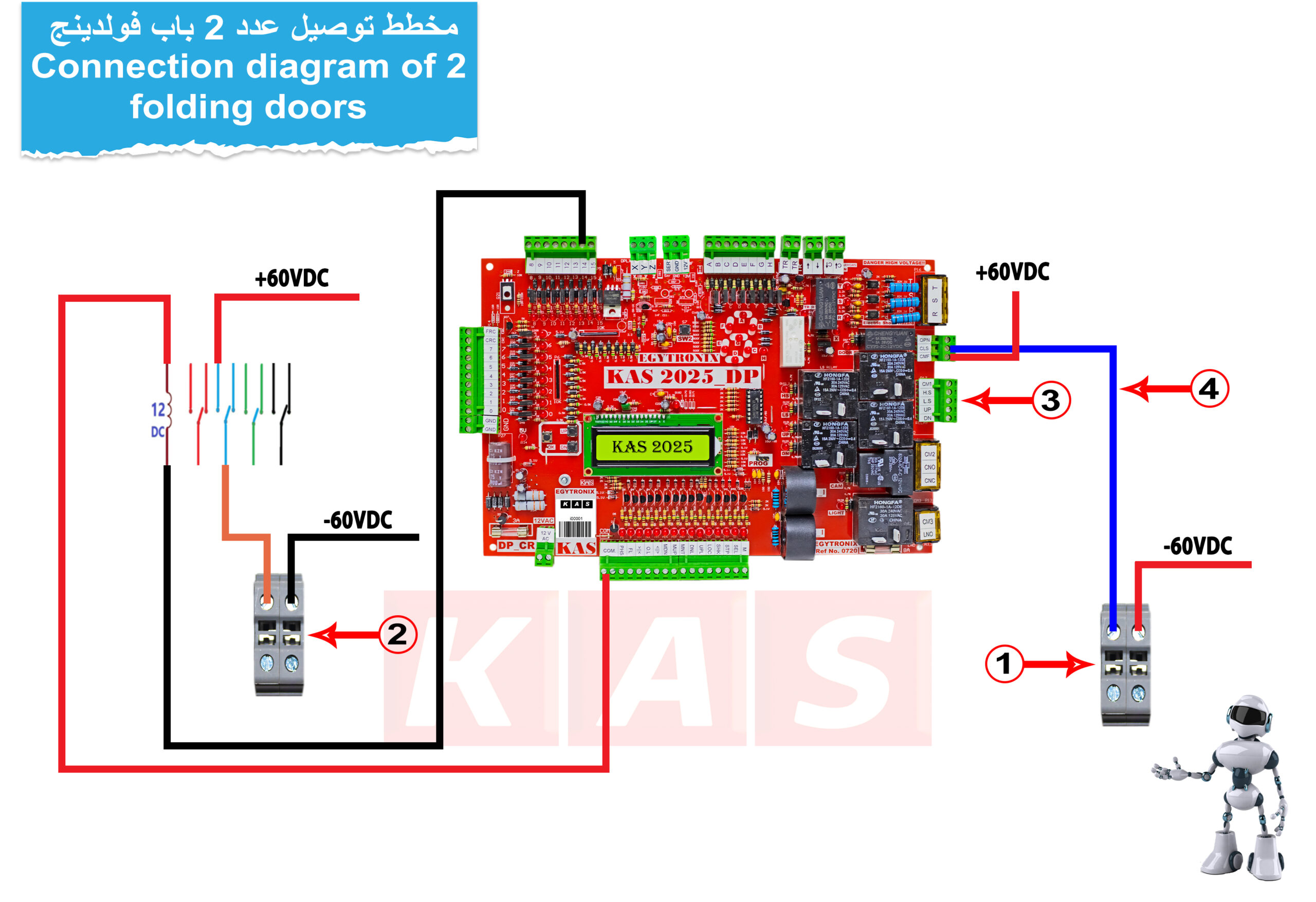

• إمكانية العمل على أي نوعين من الأبواب وفتحها في أدوار معينة حسب البرمجة حتى 14 طابقًا.
• إظهار جميع الأعطال والتنبيهات على المبين، وعدد الأكواد الظاهرة 27 كودًا.
• عدد أدوار الكارت 16 دورًا.

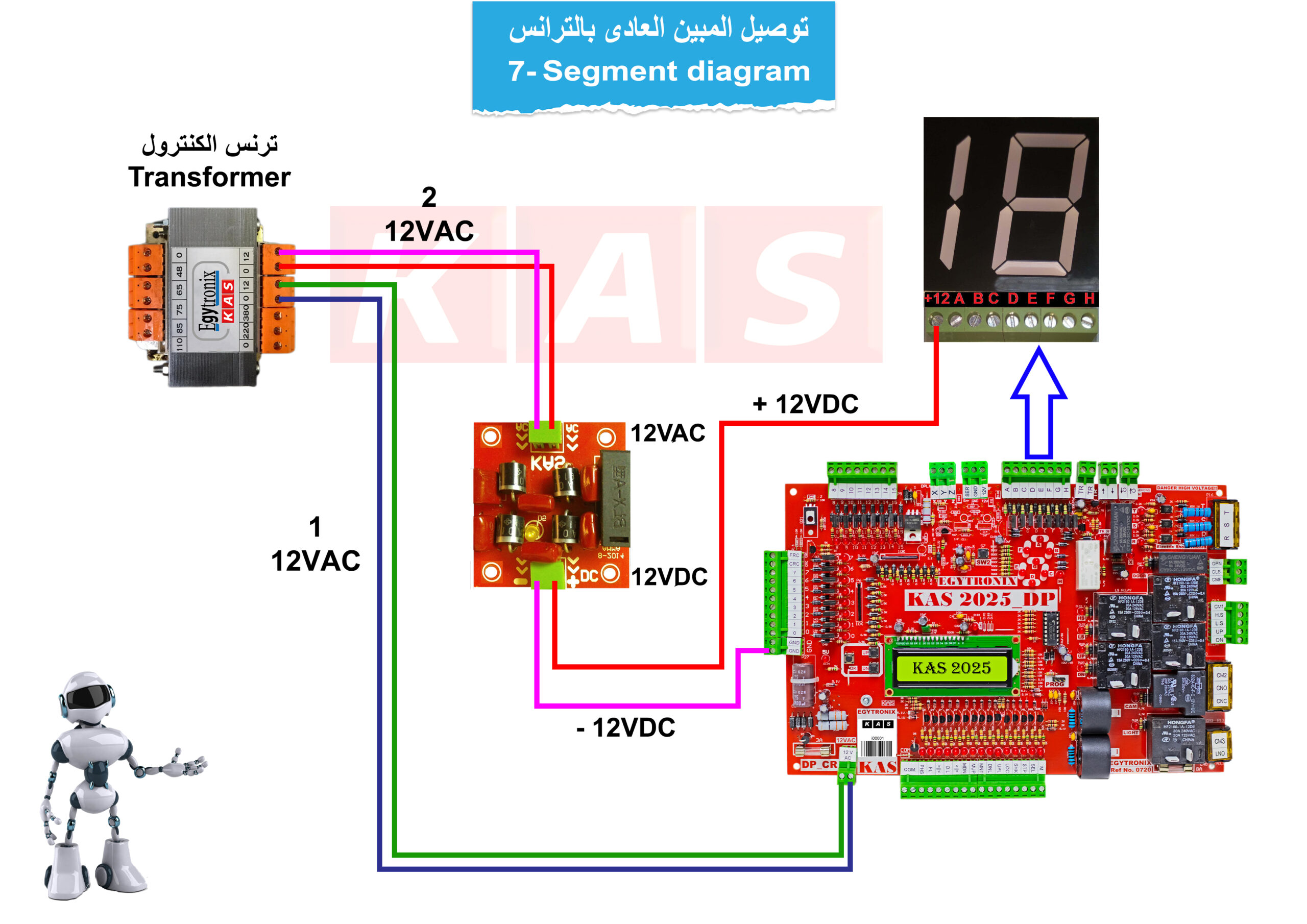

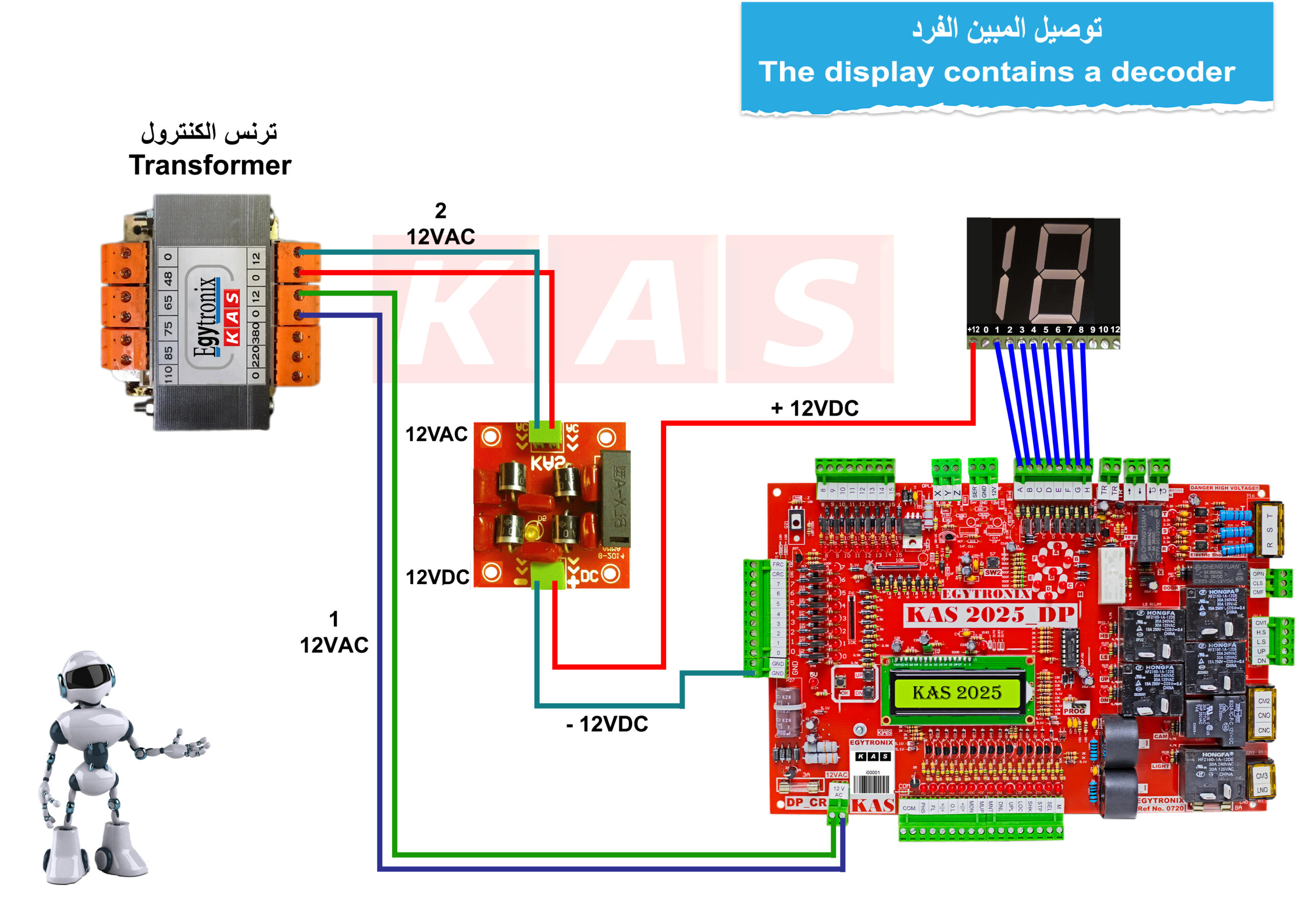

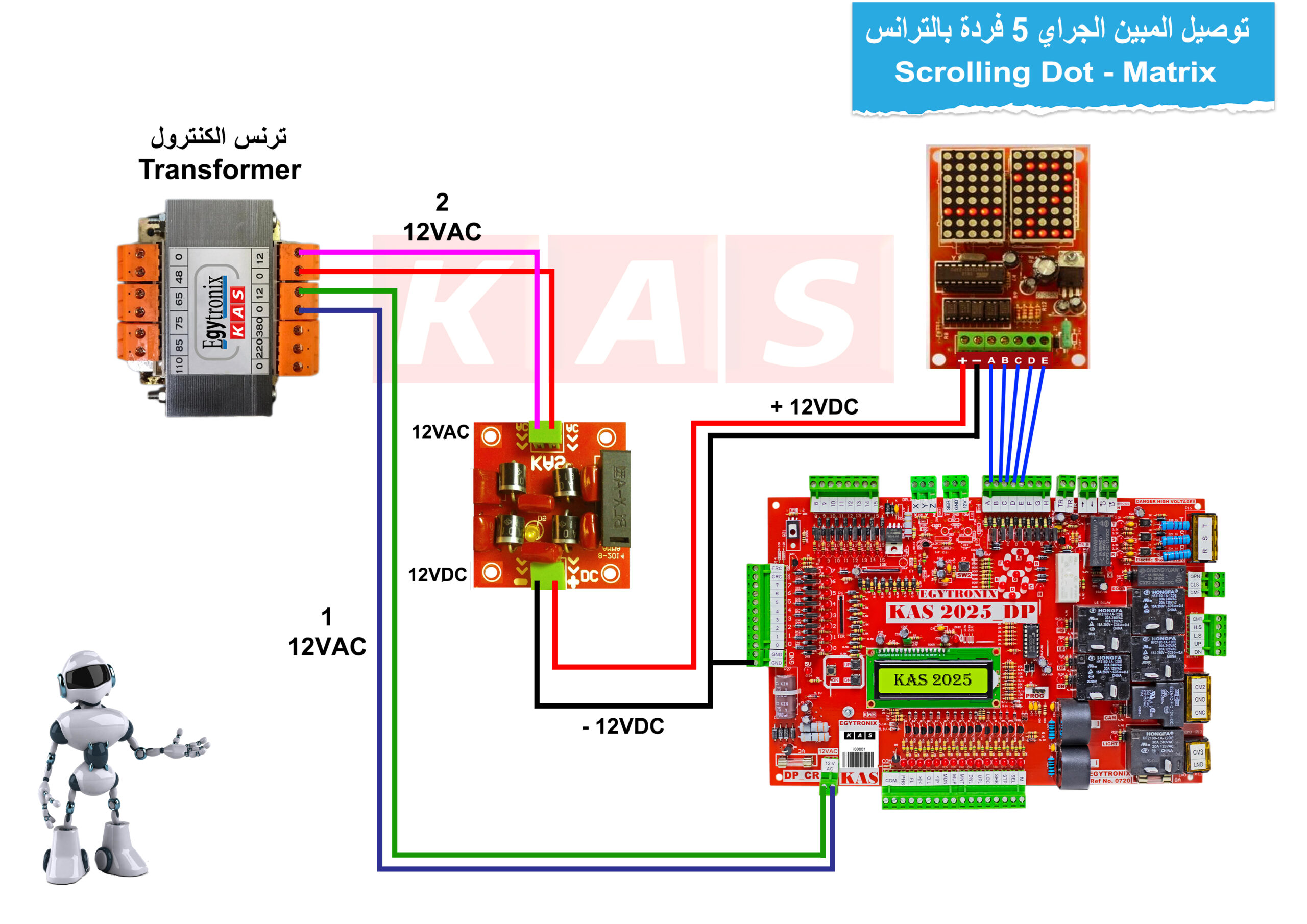

• يتم توصيل جميع أنواع المبينات مباشرة على الكارت: الرقمية، الثنائية، السريال، الجراي كود، ولكل دور فردة.
• خاصية الوزن الزائد موجودة مباشرة على الكارت.
• خاصية كامل العدد موجودة مباشرة على الكارت.
• خاصية جاهز تدل أن جميع دوائر أمان المصعد تعمل بصورة صحيحة ويمكن تفعيلها من البرمجة.
• زمن تشغيل المصعد بالساعات لغلق المصعد بعد زمن معين حتى 9999 ساعة (416 يومًا حد أقصى).
• يحتوي الكارت على بريدج 12 فولت.
• يوجد ريلاي منفصل لإشارة فتح وإشارة غلق الباب الأوتوماتيك.
• حماية ضد ارتفاع جهد التغذية عن 20 فولت.
• أمان شوكة للتصدي لإلغاء دائرة الشوك من الكنترول.
• أمان كالون للتصدي لإلغاء دائرة الكوالين من الكنترول.
• خاصية الحريق.
• خاصية عدم إزعاج مستخدم المصعد أثناء النزول.
• خاصية إلغاء دور معين من البرمجة.
• خاصية أستوب الكابينة تلغي الطلبات أثناء التوقف.
• خاصية حماية نهايات اتجاه الحركة للمصعد (النهايات العكسية).
• خاصية التسجيل طلب طلب.
• خاصية التجميع الكلي (عدد 2 زر طلب خارجي لكل دور).
• خاصية الاختبار الذاتي في الموقع لمعرفة العطل.
• اختيار أي نظام تشغيل: Simplex / Duplex / Triplex / Hydraulic / Cabin Saving.
• يعمل الكارت على جميع أنظمة التجميع المختلفة.
• تجميع نزول.
• تجميع كلي (صعود ونزول - قشاش).
• تجميع اختياري (صعود ونزول) بزر صعود وزر نزول لكل دور.
• تلبية طلب واحد فقط.
• الدوبليكس بجميع الأنظمة السابقة.
• التربليكس بجميع الأنظمة السابقة.
• الكابينة الموفرة للكابل المرن.
• الهيدروليك بجميع الأنظمة السابقة.
• يوجد جميع التايمرات لحماية الماكينة وباقي أجزاء المصعد أثناء الحركة.
• جميع خصائص المصعد الهيدروليك (3 فالف - 4 فالف - ستار دلتا) وخاصية إعادة ضبط وضع الكابينة.
• جميع الأعطال والتايمرات تؤدي إلى توقف المصعد على أقرب دور.
• توجد برمجة عادية وبرمجة متقدمة لضبط جميع الخصائص وتفعيلها.
• خاصية اختيار فتح الباب الأوتوماتيك عند الانزلاق من على الدور.
• إلغاء جميع الطلبات أثناء التوقف.
• علاج مشاكل التصاق زر التشغيل في أي دور.

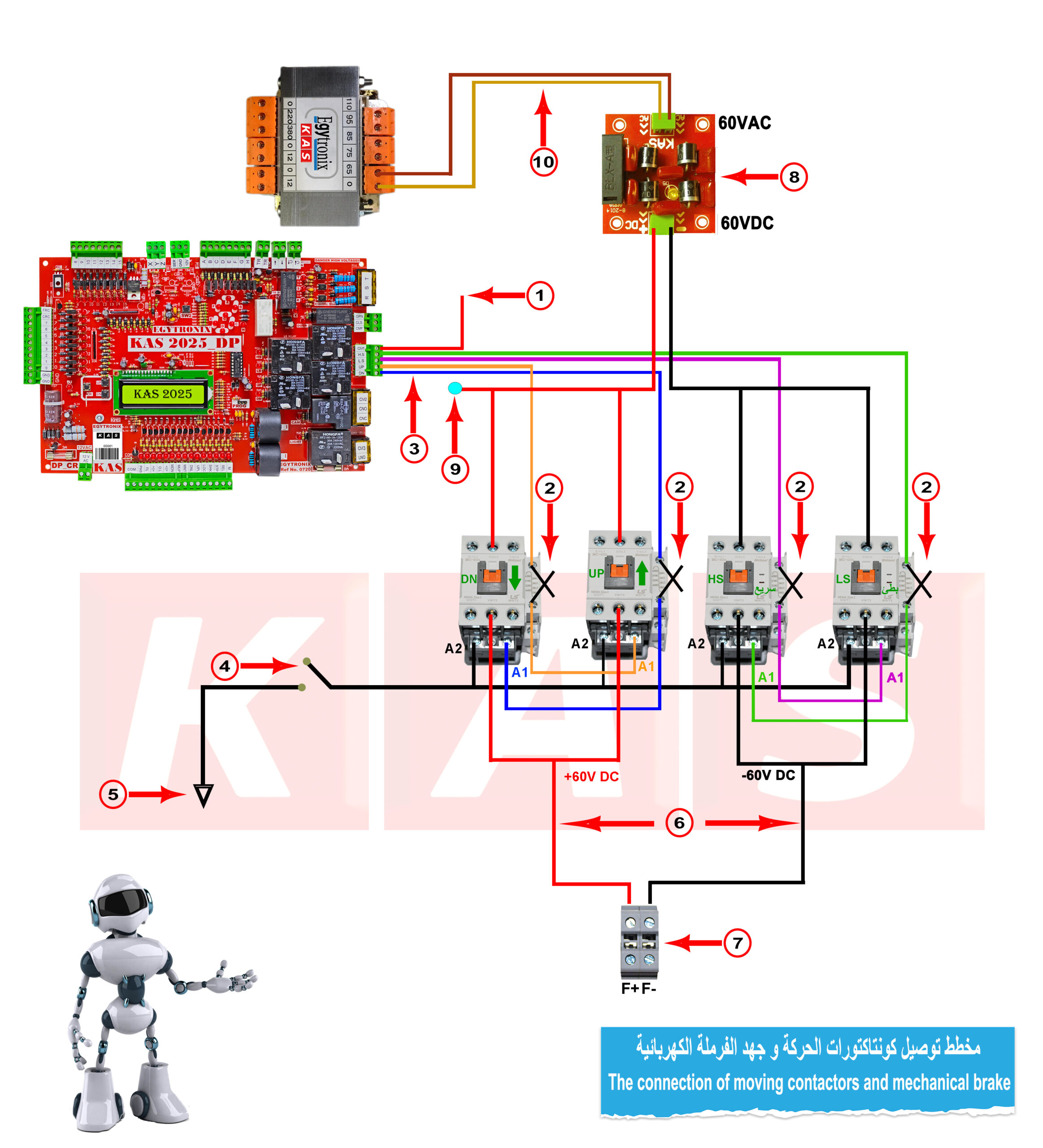

• نقطة للتحقق من الفرملة الميكانيكية لمراقبة حركة الفرملة أثناء الفتح وبداية تشغيل الماكينة.
• يوجد زمن عرض العطل على المبين لتسهيل تشخيص الأعطال.
• جميع مخارج ومداخل الكارت محمية من ارتفاع وانخفاض الجهد المفاجئ.
• نفس برمجة كارت كاس القديم بالإضافة إلى برمجة متقدمة بها كل البنود الجديدة.
• نفس حجم وتوصيلات وترتيب الأطراف لكارت كاس القديم RJ.

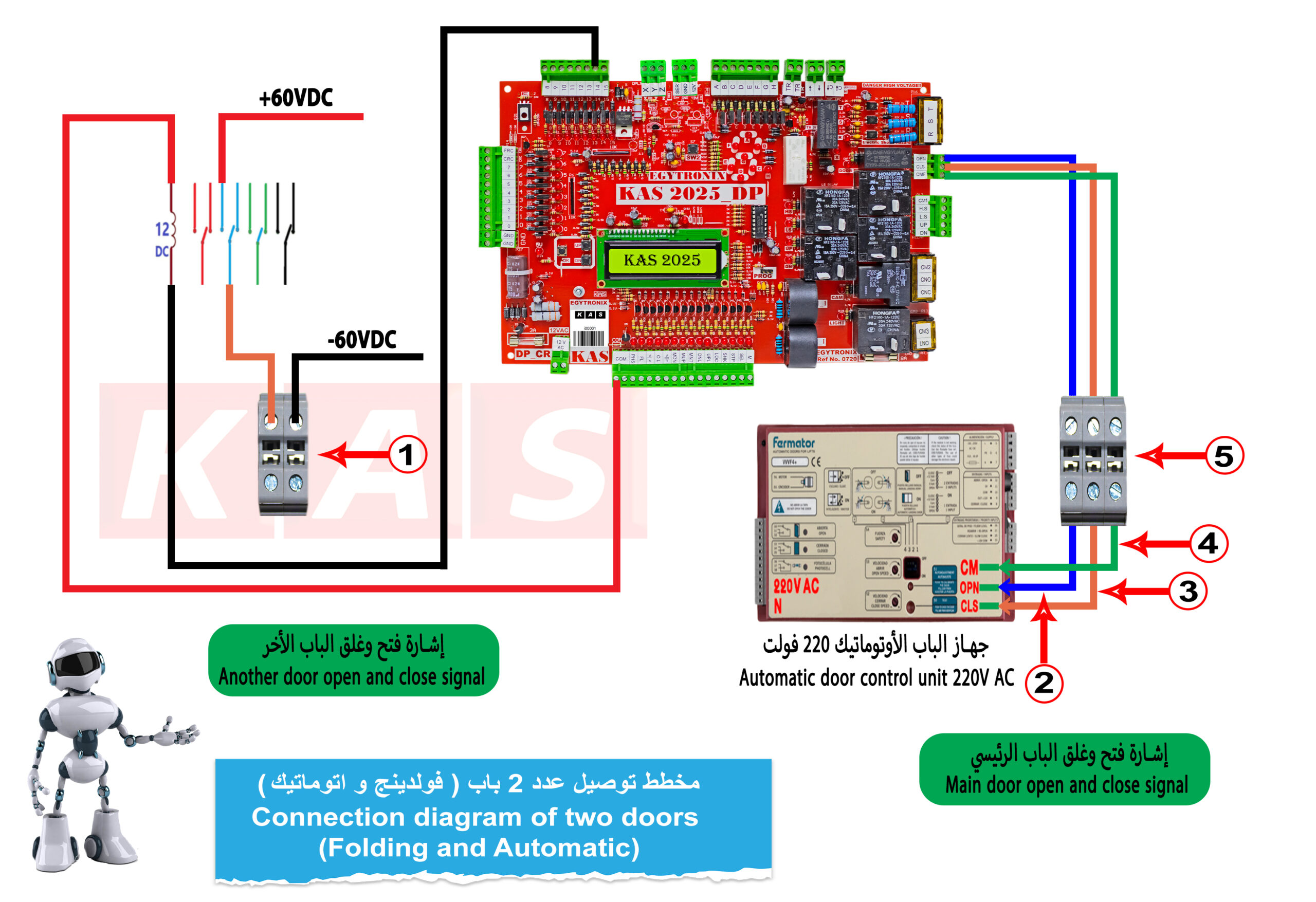

• يدعم خاصية المصعد الاتجاهين بمجموعتين منفصلتين للطلبات الخارجية حتى 6 طوابق فقط بأي نوعين مختلفين من الأبواب الأوتوماتيك.
• يوصى به في كنترول السرعتين فقط، أما كنترولات الإنفرتر فينصح باستخدام كارت كاس إنفرتر.

الدخول إلى البرمجة

يتم الدخول إلى وضع البرمجة من خلال جنبر PROG على كارت التحكم ووضع سوكت البرمجة على اليسار ثم فصل الكهرباء وإعادة التشغيل.

• كلمة سر البرمجة المتقدمة: 1379.
• كلمة سر ضبط المصنع: 1503.
