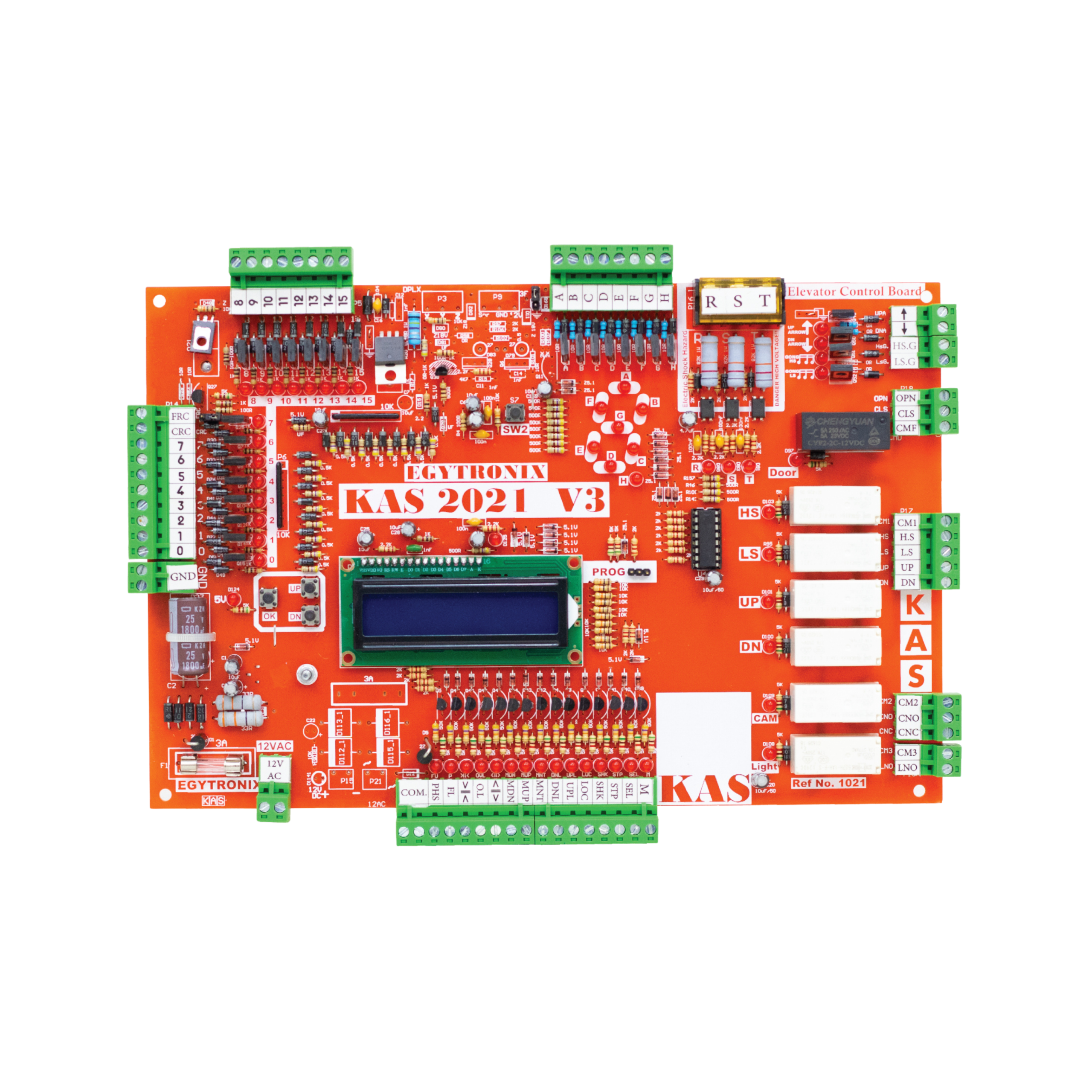

أبعاد وتغذية الكارت

• يعتمد الكارت على مصدر تغذية تيار متردد من جهد 7 فولت إلى 15 فولت، وأقصى سحب للتيار هو 1 أمبير.
• توجد حمايات ضد ارتفاع الجهد على جميع مخارج ومداخل الكارت حتى 20 فولت تيار متردد.
• أبعاد الكارت 27 × 18 سم.

المميزات والخصائص

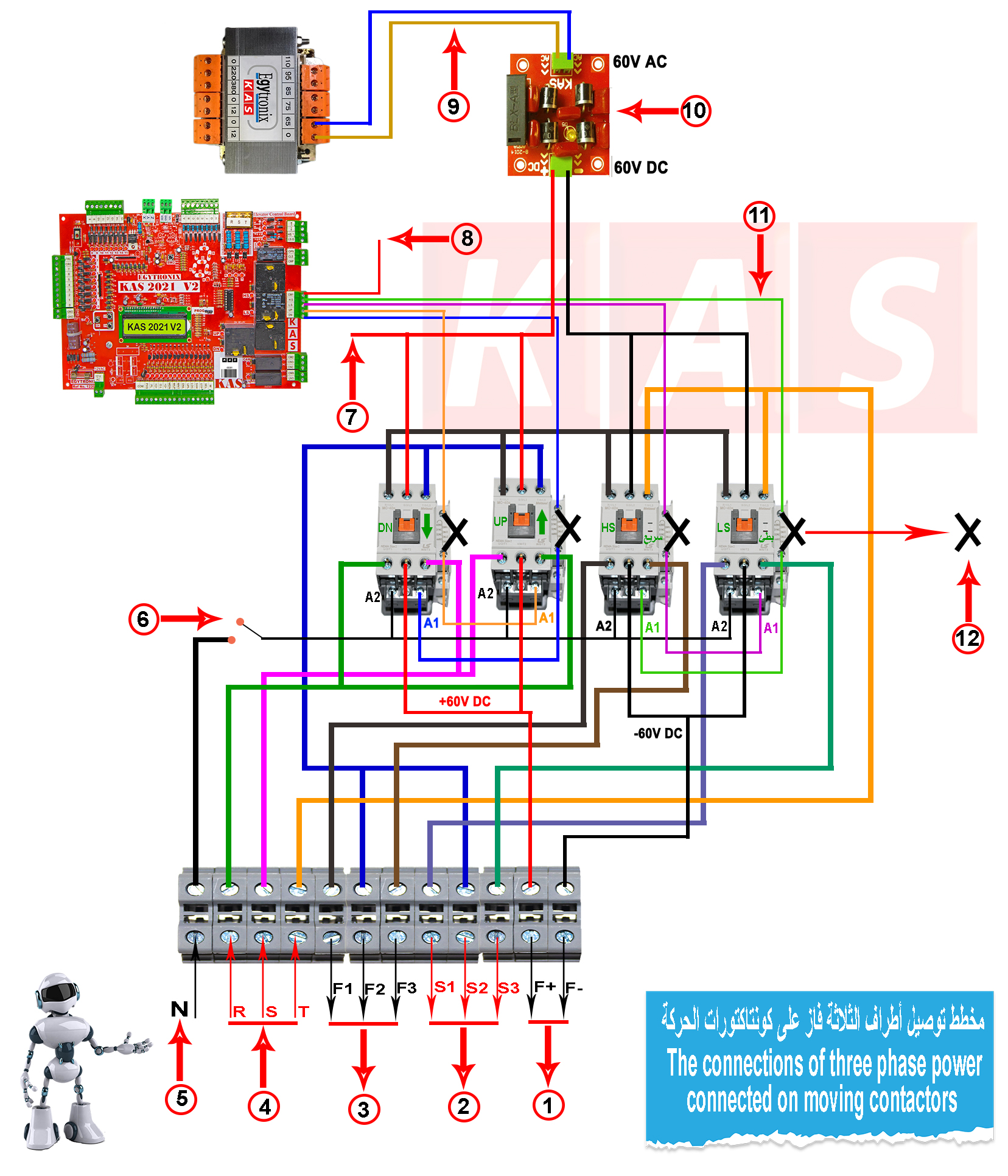

• الكارت يحتوي على فاز سيكونس يعمل من جهد 150 حتى 450 فولت (كهرباء 220 أو كهرباء 380 فولت).
• لا يحتاج إلى أي برمجة إضافية للكارت، والأسهم يتم توصيلها مباشرة من على الكارت.
• تدعم خاصية المصعد الاتجاهين بمجموعتين للطلبات الخارجية منفصلين حتى عدد 6 طوابق، ويرجى الإبلاغ سابقًا.

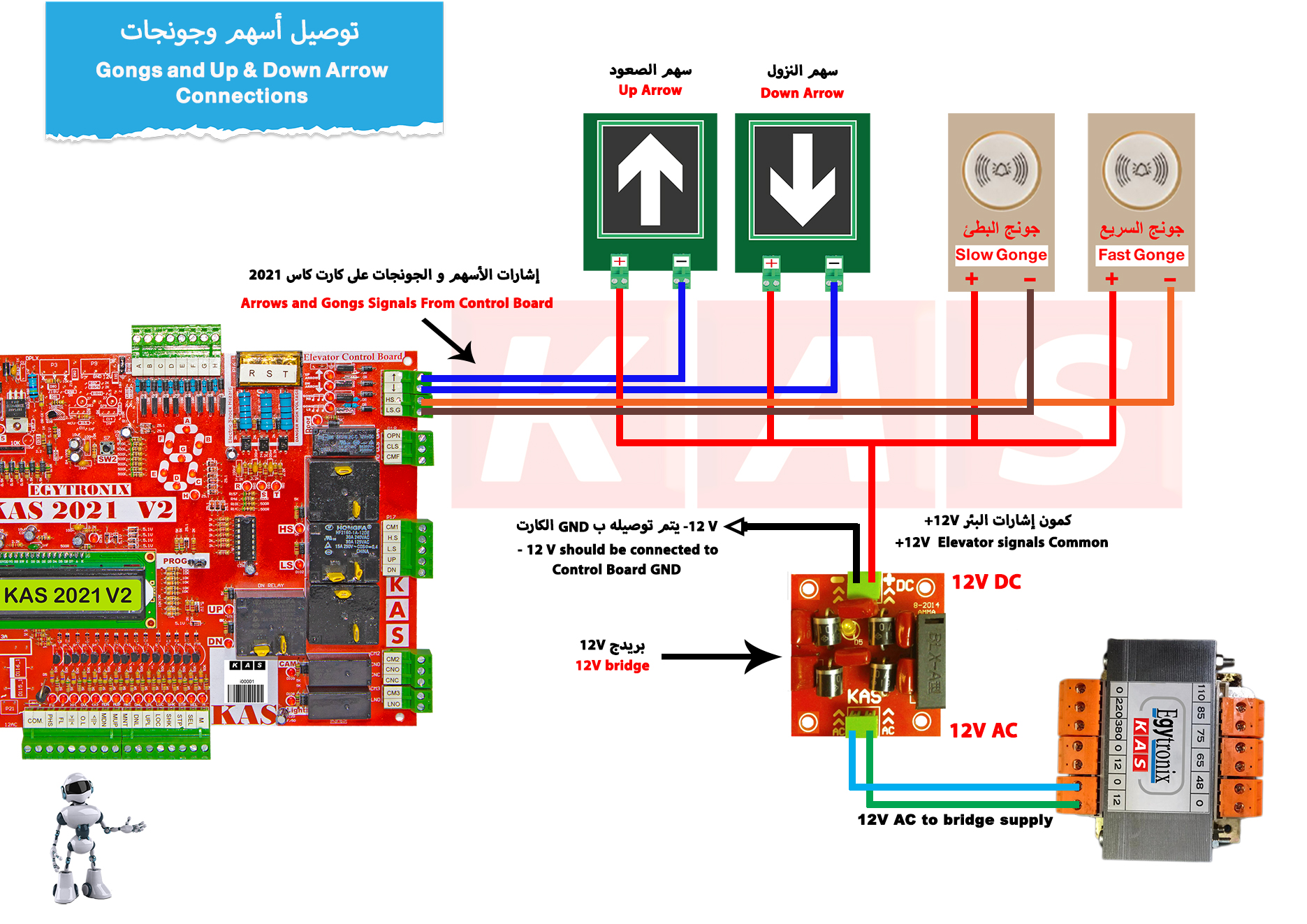

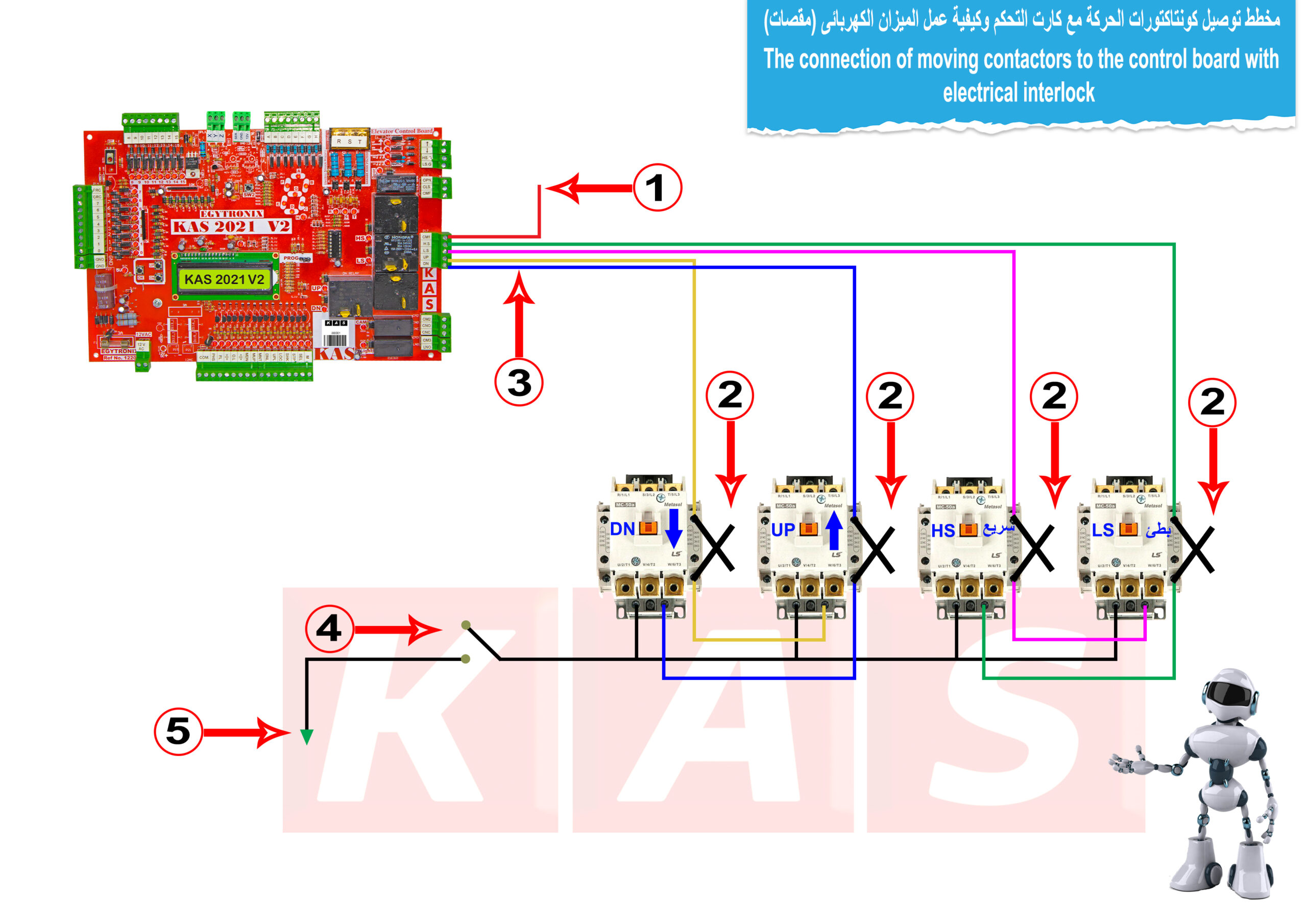

• أسهم الصعود والهبوط وجونجات السريع والبطيء يتم توصيلها مباشرة من الكارت بدون أي توصيلات إضافية.
• وجود مبين نقطي على الكارت لتوضيح الأعطال ورقم الدور.

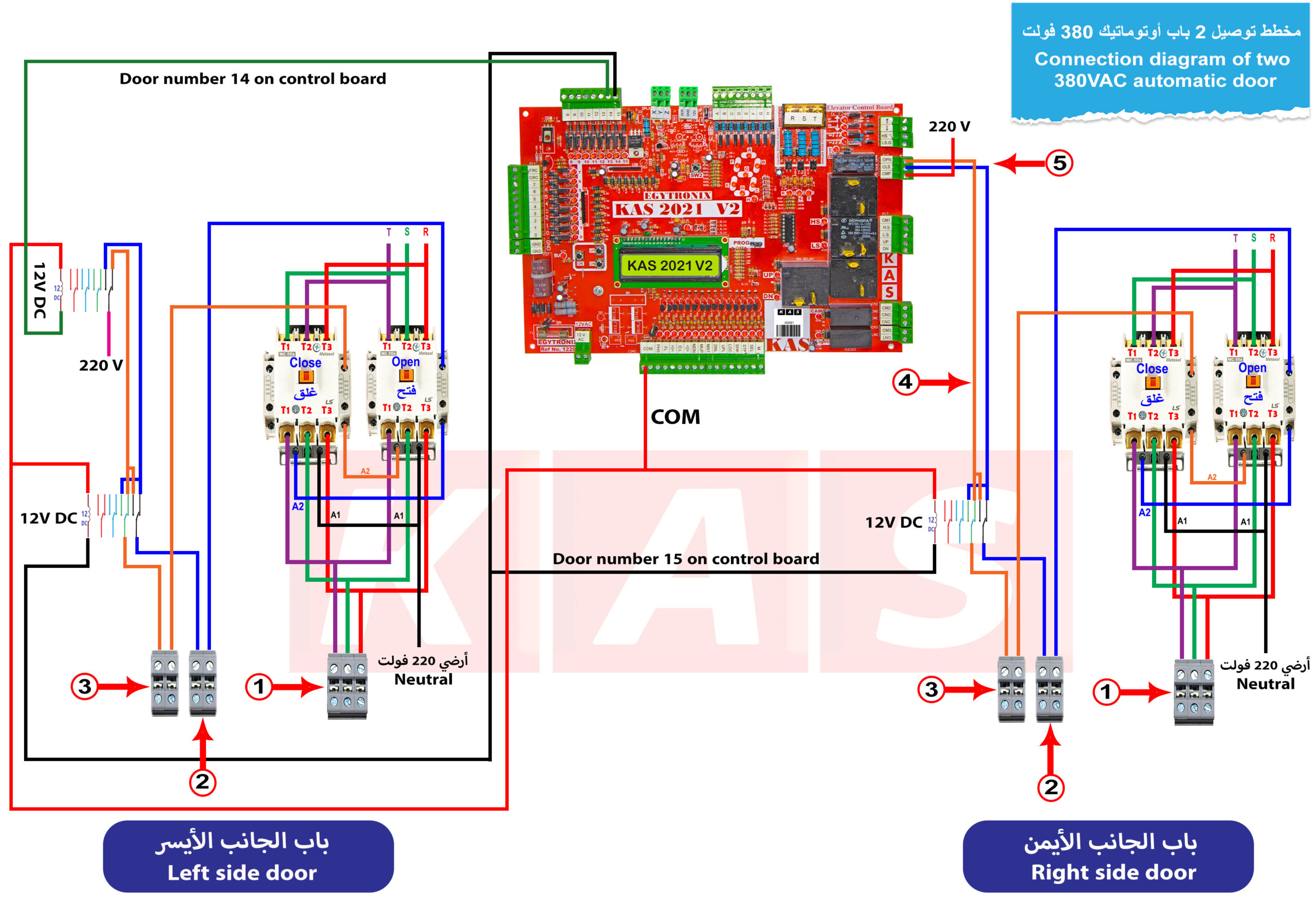

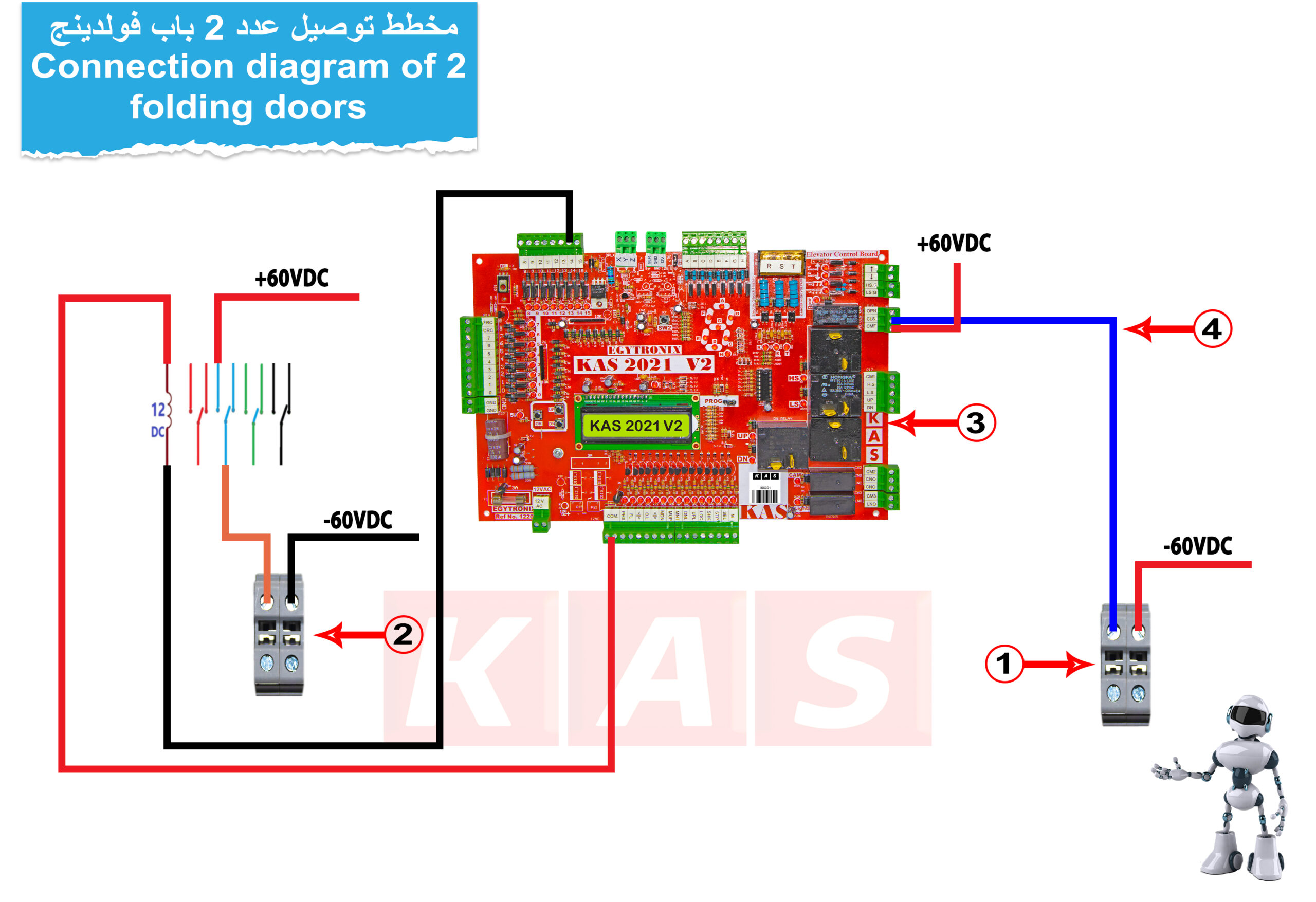

• إمكانية العمل على أي نوعين من الأبواب وفتحها في أدوار معينة على حسب البرمجة حتى 14 طابق.
• إظهار جميع الأعطال والتنبيهات على شاشة المبين، حيث تظهر 26 عطلًا وتنبيهًا على شاشة المبين العادي.

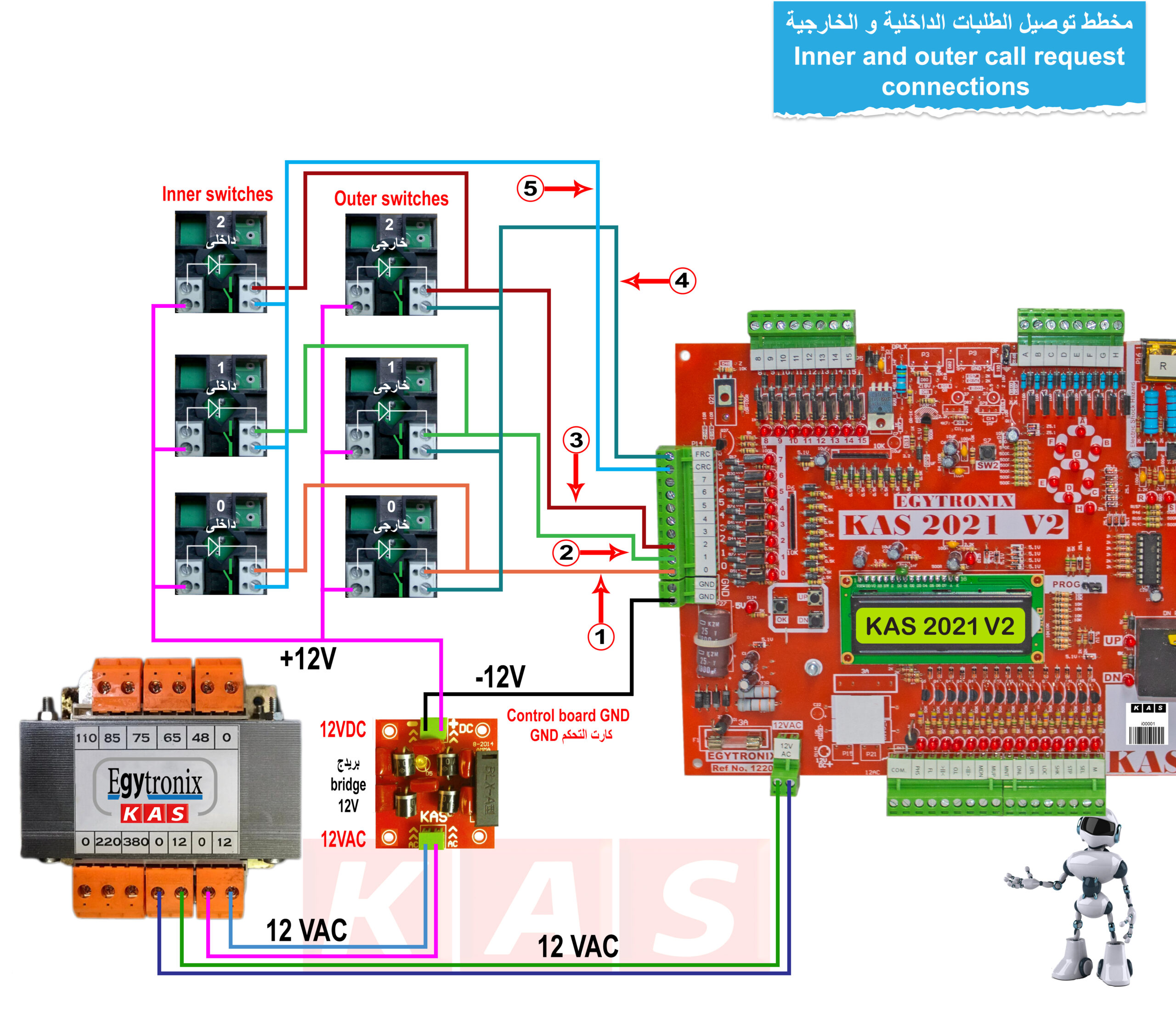

• عدد أدوار الكارت 16 دور تجميع نزول بمشترك تسجيل خارجي ومشترك تسجيل داخلي.

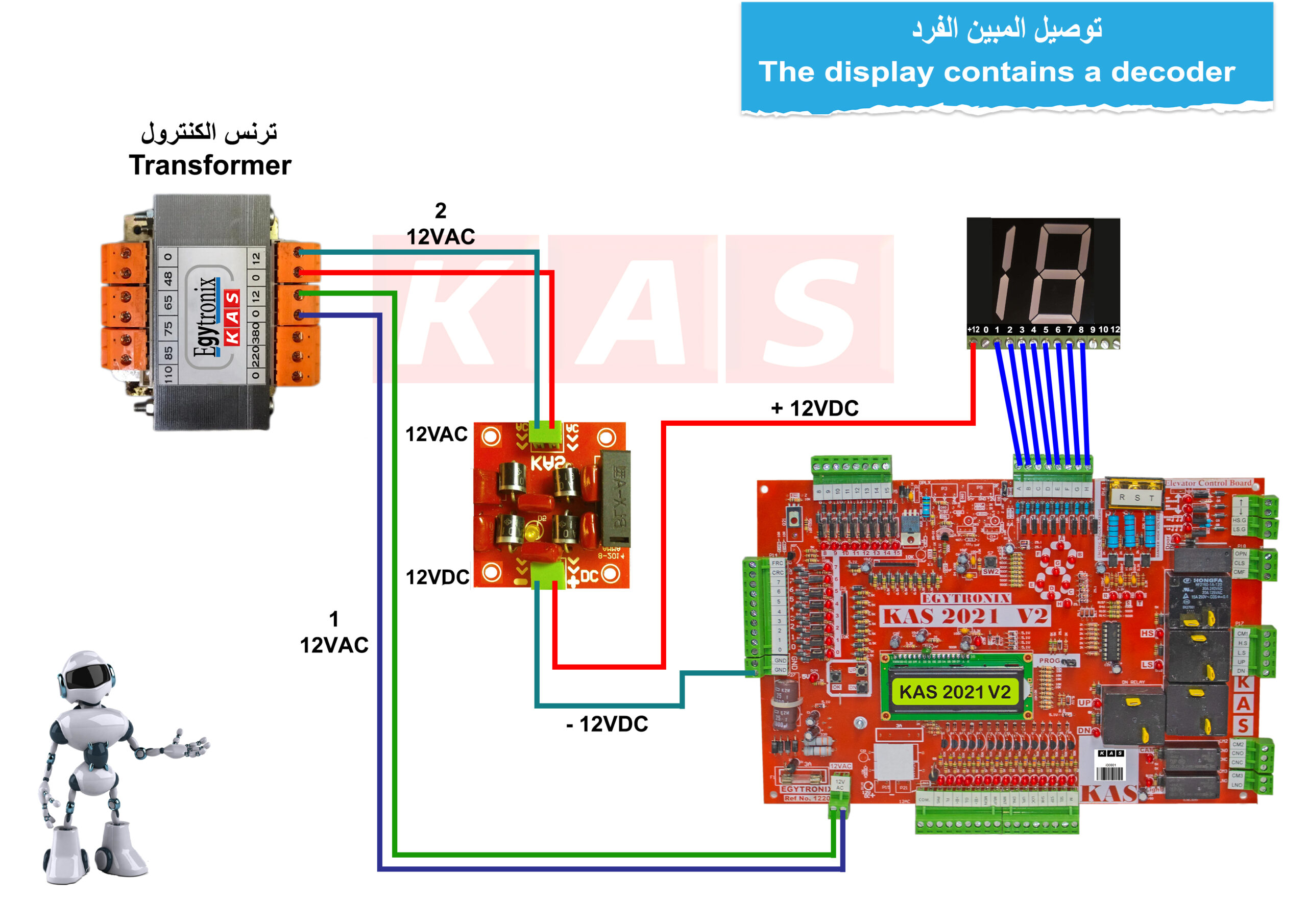

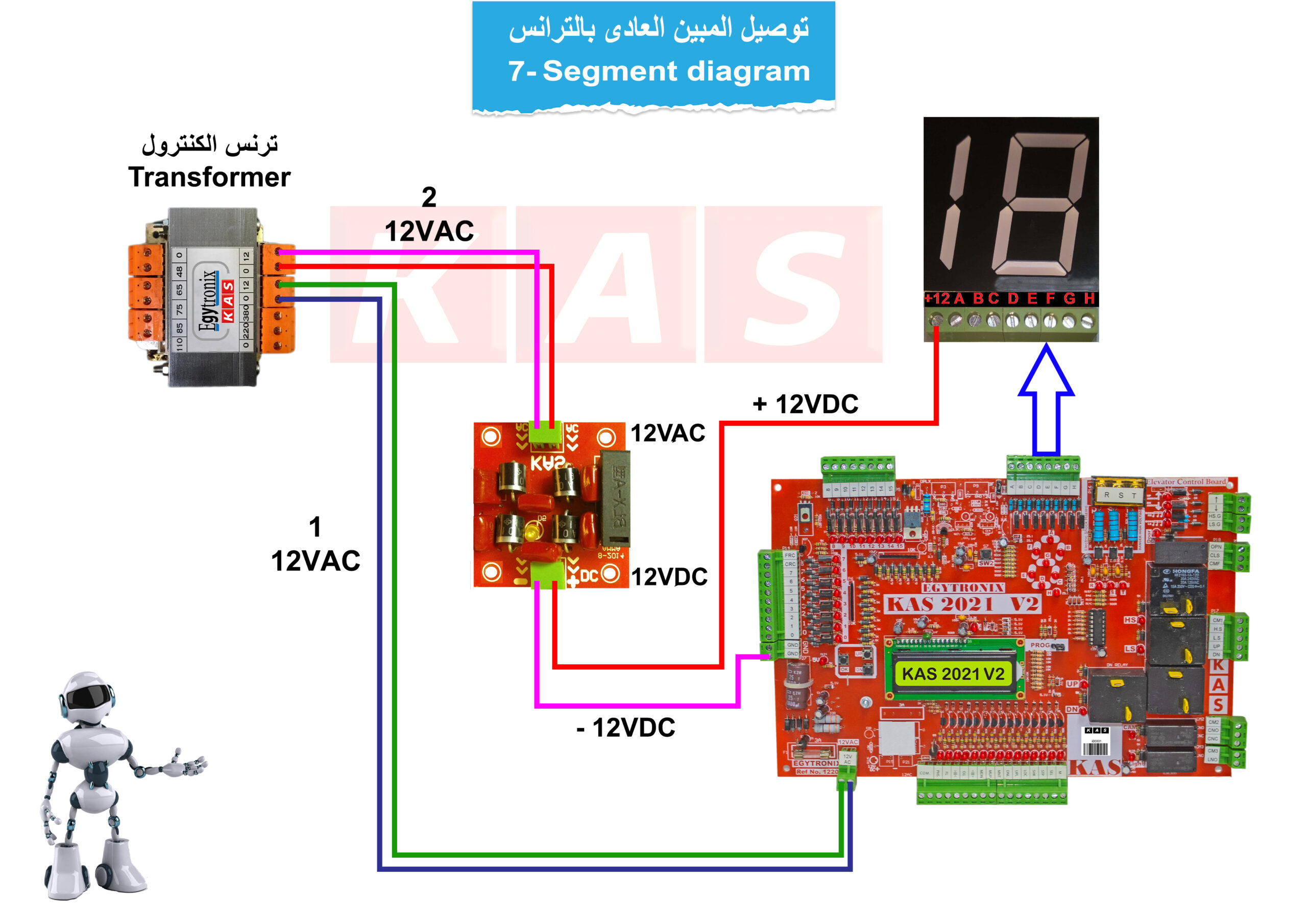

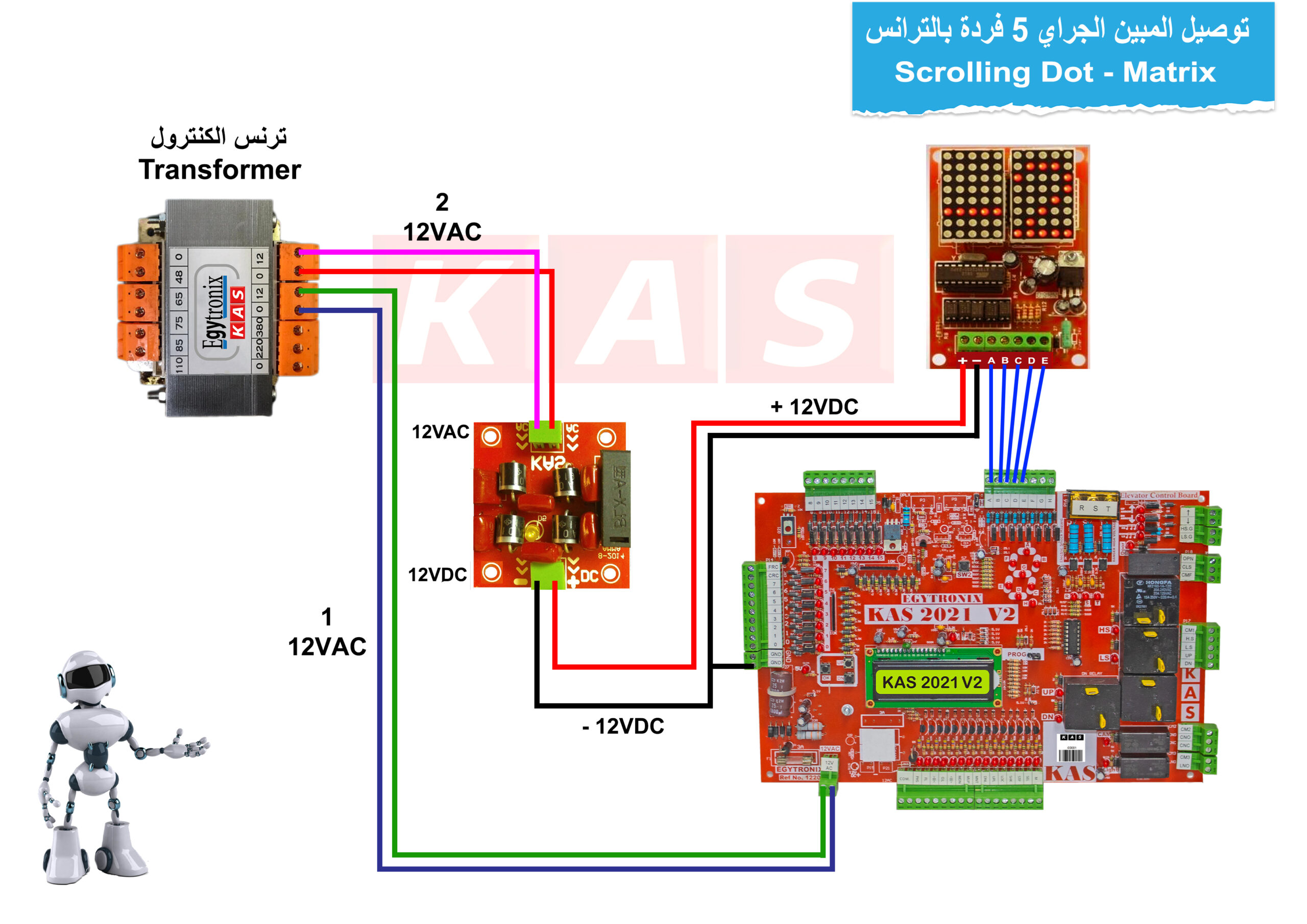

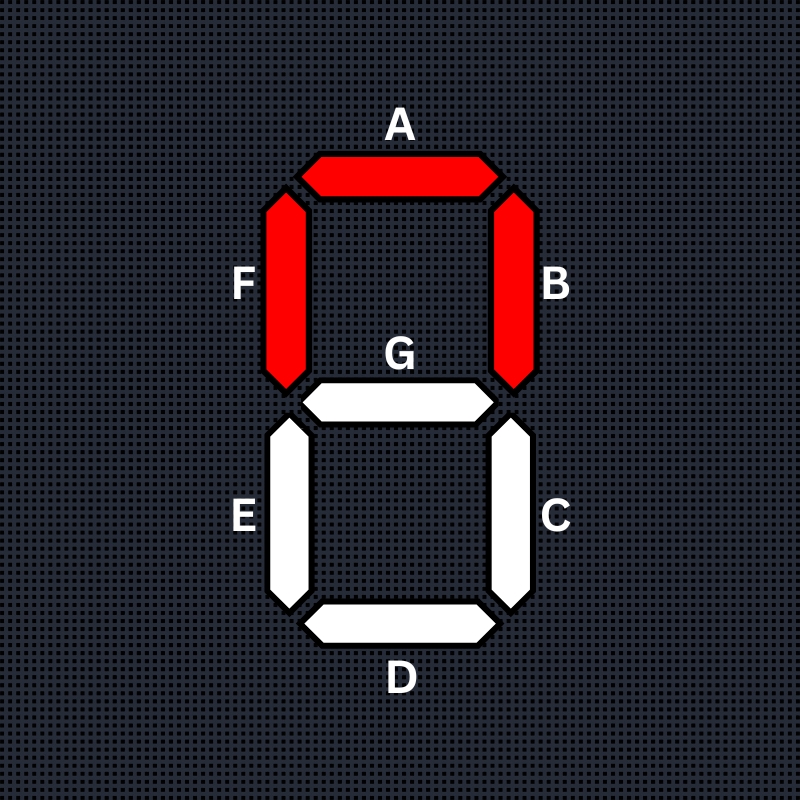

• يتم توصيل جميع أنواع المبينات (الرقمية - الثنائية - السريال - الجراي كود - لكل دور فردة) على الكارت مباشرة.
• خاصية الوزن الزائد موجودة مباشرة على الكارت.
• خاصية كامل العدد موجودة مباشرة على الكارت.
• خاصية جاهز تدل أن جميع دوائر أمان المصعد تعمل بصورة صحيحة ويمكن تفعيلها من البرمجة.
• زمن تشغيل المصعد بالساعات لغلق المصعد بعد زمن معين حتى 9999 ساعة (416 يوم حد أقصى).
• يحتوي الكارت على بريدج 12 فولت.
• يوجد ريلاي منفصل لإشارة فتح وإشارة غلق الباب الأتوماتيك.
• حماية ضد ارتفاع جهد التغذية عن 20 فولت.
• أمان شوكة للتصدي لإلغاء دائرة الشوك من الكنترول.
• أمان كالون للتصدي لإلغاء دائرة الكوالين من الكنترول.
• خاصية الحريق.
• خاصية عدم إزعاج مستخدم المصعد أثناء النزول.
• خاصية إلغاء دور معين من البرمجة.
• خاصية أستوب الكابينة تلغي الطلبات أثناء التوقف.
• خاصية حماية نهايات اتجاه الحركة للمصعد (النهايات العكسية).
• خاصية التسجيل طلب طلب.
• خاصية التجميع الكلي (عدد 2 زر طلب خارجي لكل دور).
• خاصية الاختبار الذاتي في الموقع لمعرفة العطل.
• اختيار أي نظام تشغيل (دوبليكس – تريبليكس – هيدروليك – كابينة).
• يعمل الكارت على جميع أنظمة التجميع المختلفة.
• تجميع نزول.
• تجميع كلي (صعود ونزول – قشاش).
• تجميع اختياري (صعود ونزول) بزر صعود وزر نزول لكل دور.
• تلبية طلب واحد فقط.
• الدوبليكس بجميع الأنظمة السابقة.
• التربليكس بجميع الأنظمة السابقة.
• الكابينة الموفرة للكابل المرن.
• الهيدروليك بجميع الأنظمة السابقة.
• يوجد جميع التايمرات لحماية الماكينة وباقي أجزاء المصعد أثناء الحركة.
• جميع خصائص المصعد الهيدروليك (3 فالف – 4 فالف – ستار دلتا) وخاصية إعادة ضبط وضع الكابينة.
• جميع الأعطال والتايمرات تؤدي إلى توقف المصعد على أقرب دور.
• توجد برمجة عادية وبرمجة متقدمة لضبط جميع الخصائص وتفعيلها.
• خاصية اختيار فتح الباب الأتوماتيك عند الانزلاق من على الدور.
• إلغاء جميع الطلبات أثناء التوقف.
• علاج مشاكل التصاق زر التشغيل في أي دور.

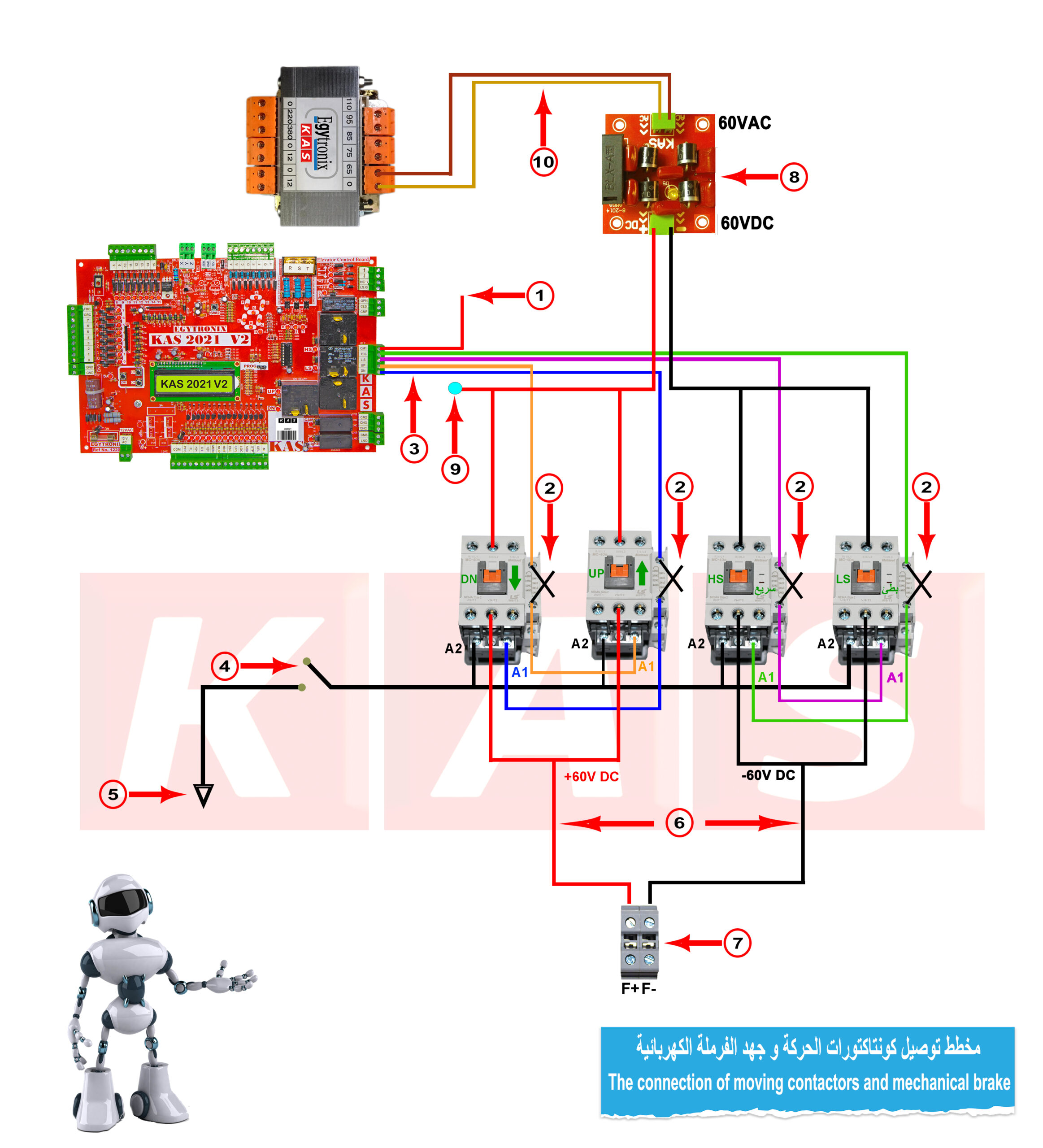

• نقطة للتحقق من الفرملة الميكانيكية لمراقبة حركة الفرملة أثناء الفتح وبداية تشغيل الماكينة.
• يوجد زمن عرض العطل على المبين لتسهيل تشخيص الأعطال.
• جميع مخارج ومداخل الكارت تم حمايتها من ارتفاع وانخفاض الجهد المفاجئ.
• نفس برمجة كارت كاس القديم بالإضافة إلى برمجة متقدمة بها كل البنود الجديدة.
• نفس حجم وتوصيلات وترتيب الأطراف لكارت كاس القديم RJ.

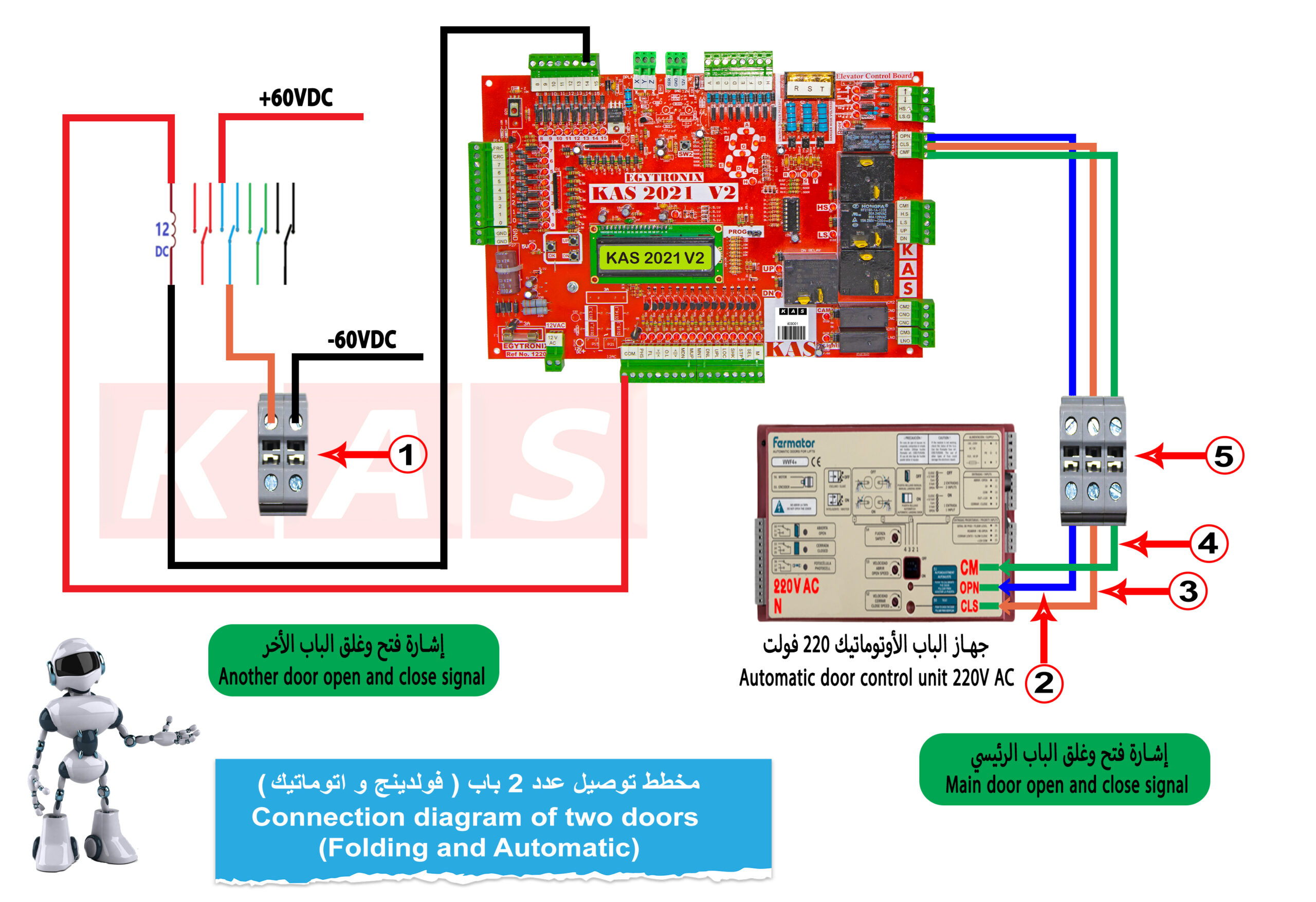

• تدعم خاصية المصعد الاتجاهين بمجموعتين منفصلتين للطلبات الخارجية حتى عدد 6 طوابق فقط بأي نوعين مختلفين من الأبواب الأتوماتيك، ويرجى الإبلاغ سابقًا.
• يوصى به في كنترول السرعتين فقط، أما كنترولات الإنفرتر فينصح باستخدام كارت كاس إنفرتر.

الدخول إلى البرمجة

يتم الدخول إلى وضع البرمجة من خلال جنبر PROG على كارت التحكم ووضع سوكت البرمجة على اليسار ثم فصل الكهرباء وإعادة التشغيل.

• كلمة سر البرمجة المتقدمة: 1379.
• كلمة سر ضبط المصنع: 1503.
